Centrifugal Fan Rotation & Discharge Direction
การเลือก ทิศทางการหมุนของพัดลม Centrifugal Fan เป็นขั้นตอนสำคัญมากในการติดตั้ง เพื่อให้ลมเป่าออกไปในทิศที่ต้องการ และเพื่อให้การต่อท่อหรือติดตั้งมอเตอร์ทำได้ถูกต้อง
มาดูวิธีการเลือกแบบเข้าใจง่ายกัน 👇👇
🔹 1. ทำความเข้าใจก่อนว่า “ทิศทาง” หมายถึงอะไร
ทิศทางของพัดลม แบ่งเป็น 2 ส่วนหลัก
1. ทิศทางการหมุน (Rotation Direction) มองจากด้าน มอเตอร์ (Drive Side) มี 2 แบบ คือ
• CW (Clockwise) = หมุนตามเข็มนาฬิกา
• CCW (Counterclockwise) = หมุนทวนเข็มนาฬิกา
2. ทิศทางทางออกของลม (Discharge Direction) ระบุด้วย “องศาของการปล่อยลมออกจากพัดลม”
• เช่น 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°
• โดยทั่วไปนิยมใช้ที่ 0°, 90°, 180° หรือ 270°

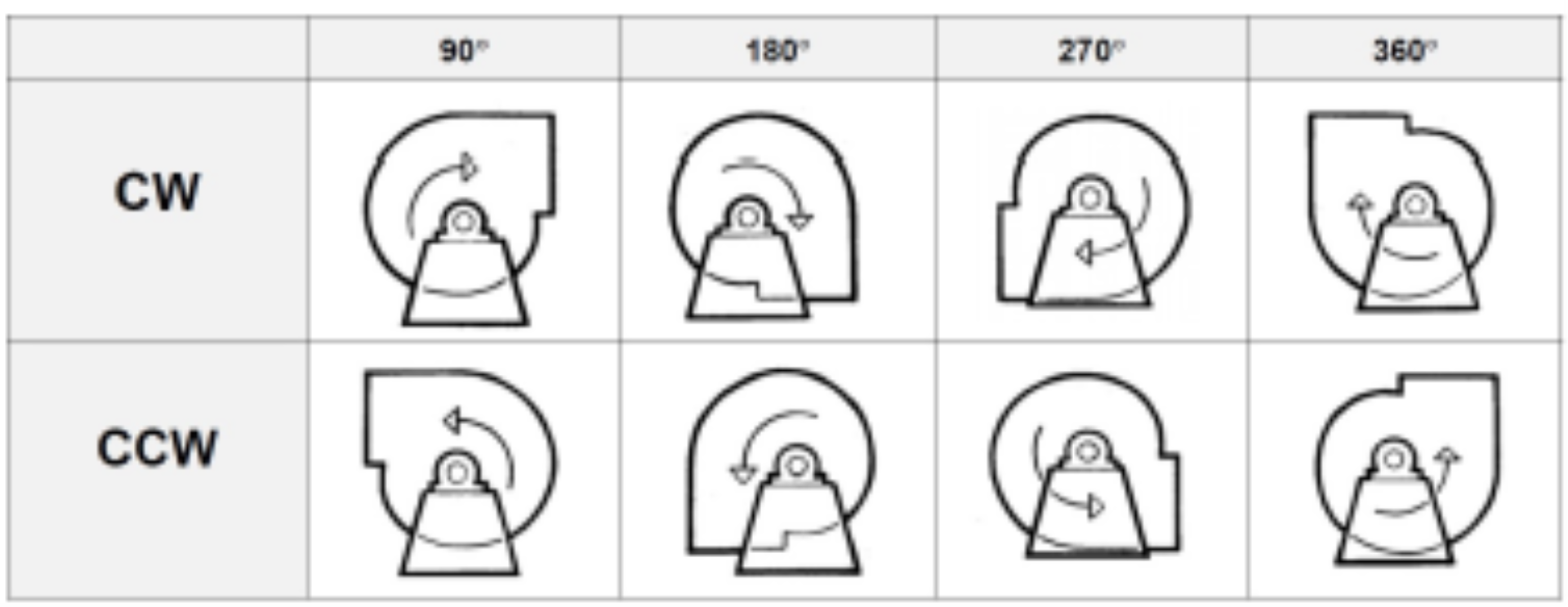

🔹 2. วิธีดูทิศทาง มาตรฐาน AMCA (Air Movement and Control Association)
กำหนดมาตรฐานการเรียกชื่อทิศทางดังนี้ 👇
• ให้หันหน้าเข้าหาทางดูดลม (inlet)
• ถ้าล้อหมุน ตามเข็มนาฬิกา → CW
• ถ้าล้อหมุน ทวนเข็มนาฬิกา → CCW
• ทิศทางลมออกจะระบุเป็นองศาจากแนวพื้น (horizontal base line)
เช่น

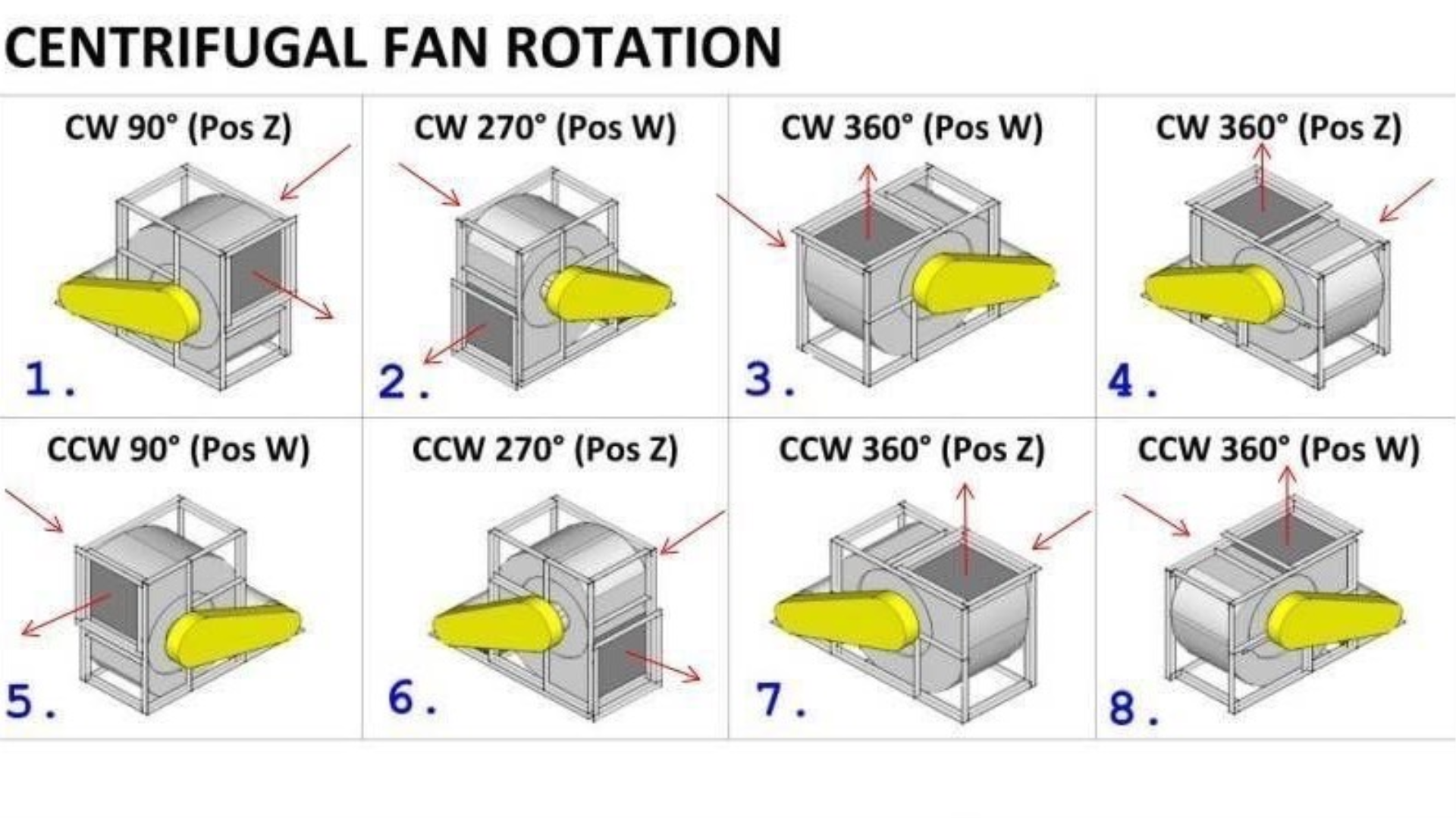

• CW 90° → หมุนตามเข็มนาฬิกา ลมออกด้านข้างขวา
• CCW 90° → หมุนทวนเข็ม ลมออกด้านซ้าย
🔹 3. เคล็ดลับการเลือกง่ายๆ
✅ เริ่มจากตำแหน่งที่ต้องการให้ลมออก
→ แล้วค่อยกำหนดว่าต้องหมุน CW หรือ CCW
✅ เช็กทิศทางมอเตอร์และสายพาน
เพราะบางรุ่นมอเตอร์ติดอยู่ด้านซ้ายหรือขวา ต้องเลือกให้ตรงกับโครงสร้าง

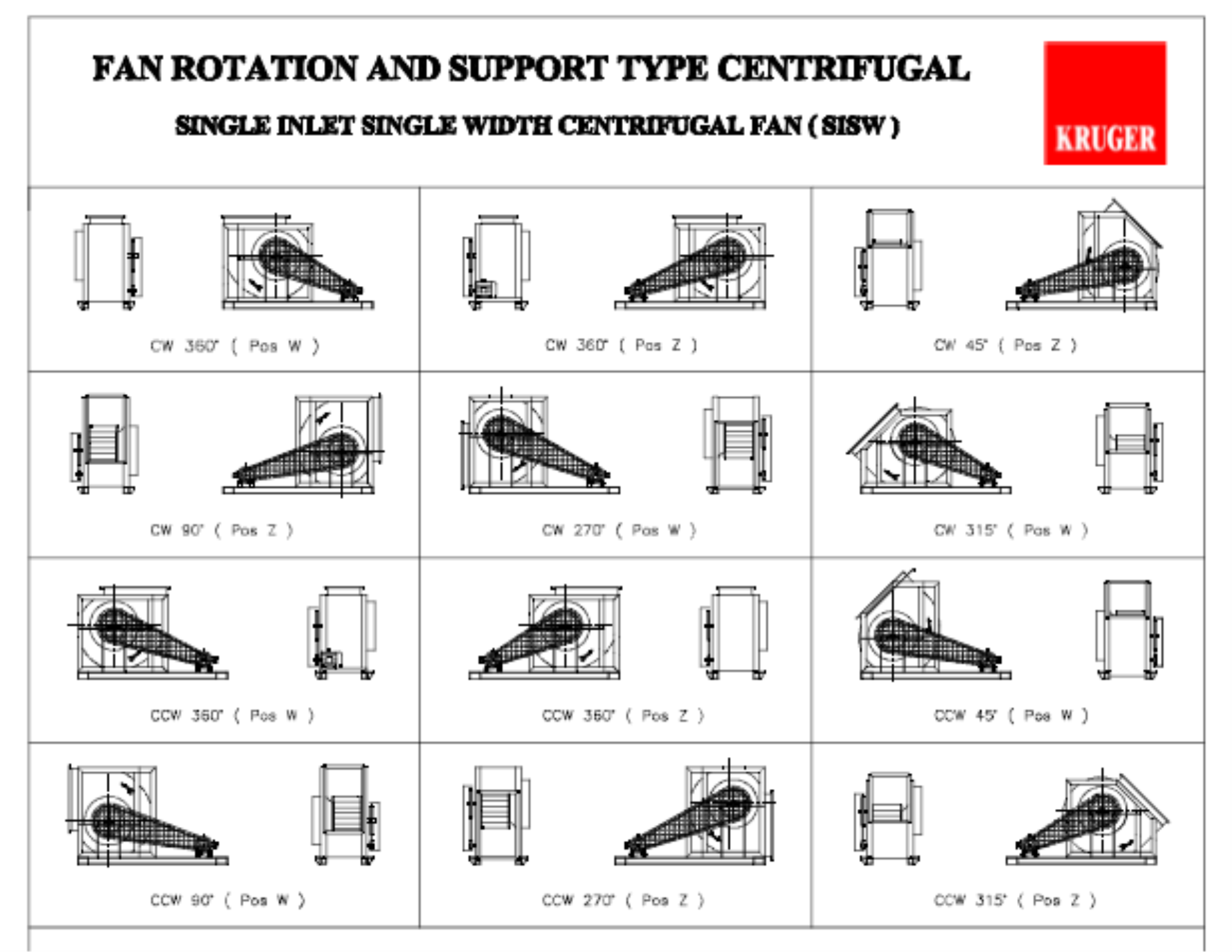

✅ ยึดภาพวาดจากผู้ผลิต (Fan Rotation Diagram)
เพราะแต่ละยี่ห้ออาจมีมาตรฐานสัญลักษณ์ต่างกันเล็กน้อย
**เพียงมีข้อมูลเท่านี้ก็สามารถทำให้ทุกคนเลือกทิศทางพัดลมได้ง่ายขึ้นแล้ว**
