การ เลือกขนาดสายไฟสำหรับมอเตอร์ (Motor)

ต้องดูหลายปัจจัย แต่หลักง่าย ๆ ที่ใช้กันในงานทั่วไปคือดูจาก กำลังมอเตอร์ (แรงม้า / HP) แล้วเทียบกับ กระแสไฟ (Amp) และเลือก ขนาดสายไฟ (ตร.มม. / mm²) ให้รองรับกระแสได้มากกว่าเล็กน้อย เพื่อความปลอดภัยและไม่ให้สายร้อนเกินไป 🔧⚡

1. หลักการเลือกสายไฟสำหรับมอเตอร์ ปกติจะใช้ขั้นตอนดังนี้

  1. ดูกำลังมอเตอร์ HP หรือ kW
  2. แปลงเป็น กระแสไฟ (Ampere)
  3. เลือกสายไฟที่ ทนกระแสได้มากกว่าประมาณ 125% ของกระแสจริง

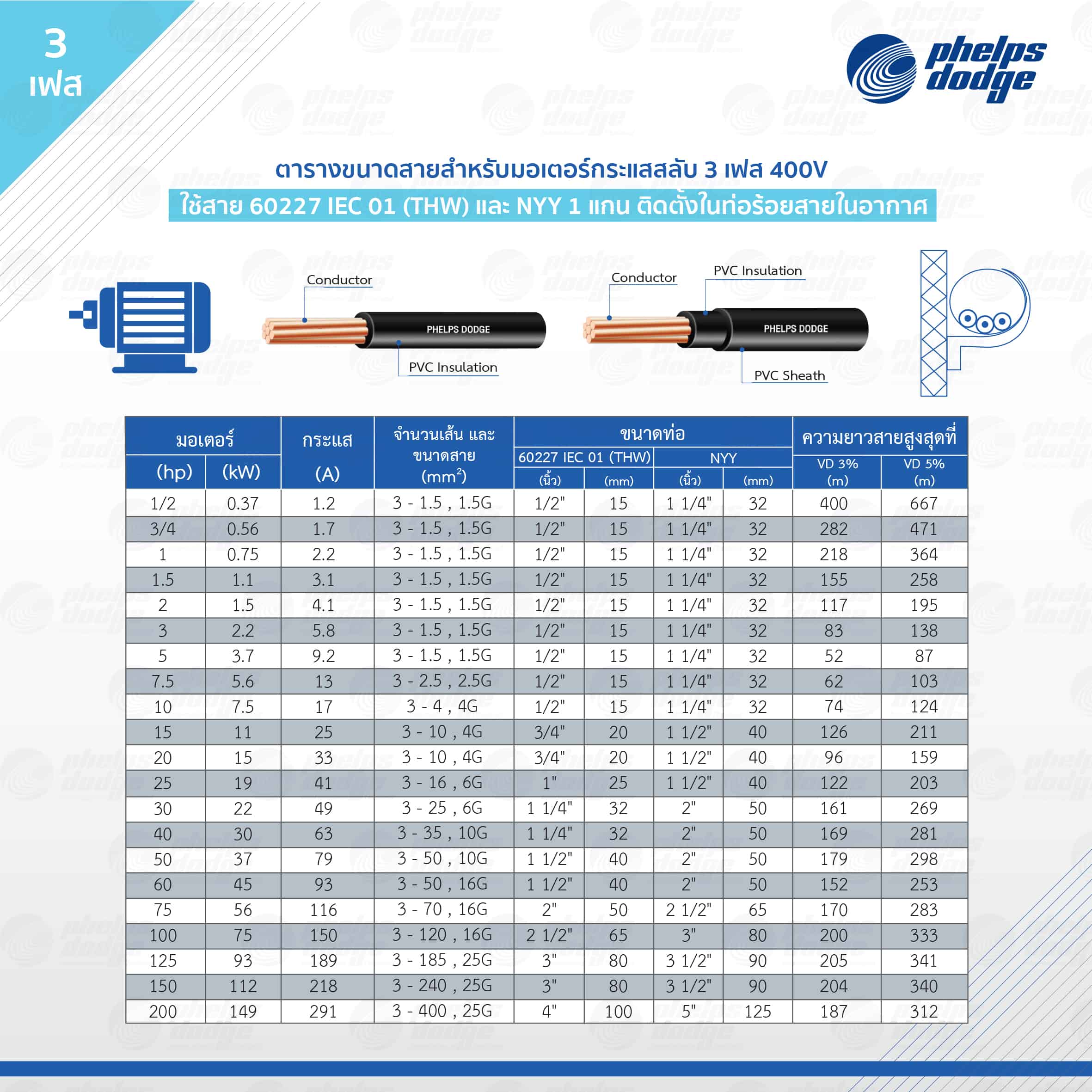

ตารางแนะนำขนาดสายไฟสำหรับมอเตอร์ 3 เฟส 380V



ขนาดมอเตอร์

กระแสโดยประมาณ

ขนาดสายไฟที่แนะนำ

1 HP

~2 A

1.5 sq.mm

2 HP

~3.5 A

1.5 sq.mm

3 HP

~5 A

2.5 sq.mm

5 HP

~8 A

2.5 sq.mm

7.5 HP

~11 A

4 sq.mm

10 HP

~15 A

4 sq.mm

15 HP

~22 A

6 sq.mm

20 HP

~30 A

10 sq.mm

25 HP

~34 A

10 sq.mm

30 HP

~40 A

16 sq.mm

40 HP

~52 A

25 sq.mm

50 HP

~65 A

35 sq.mm



⚠️ ตารางนี้เป็น ค่าแนะนำทั่วไป สำหรับสายทองแดง



ตารางเลือกสายไฟสำหรับมอเตอร์ 1 เฟส 220V

ขนาดมอเตอร์ (HP)

กระแสประมาณ (A)

สายไฟแนะนำ (sq.mm)

เบรกเกอร์ (A)

0.5 HP

4 A

1.5

10

1 HP

8 A

2.5

16

1.5 HP

10 A

2.5

20

2 HP

13 A

4

25

3 HP

17 A

4

32

5 HP

28 A

6

40



⚠️ ปกติ ไฟ 220V จะไม่ค่อยใช้เกิน 5 HP เพราะกระแสสูงมาก



2. ปัจจัยที่ต้องดูเพิ่ม นอกจากแรงม้า ต้องดูเพิ่มด้วย

  • ระยะสายไฟ (ถ้าเกิน 30–50 เมตร อาจต้องเพิ่มขนาดสาย)
  • วิธีเดินสาย (ร้อยท่อ / เดินราง / ฝังดิน)
  • อุณหภูมิพื้นที่
  • กระแสสตาร์ทของมอเตอร์
  • ชนิดสายไฟ เช่น VCT, THW, NYY

ตัวอย่างการเลือกจริง

มอเตอร์ 10 HP 3 เฟส 380V

  • กระแส ≈ 15 A
  • เผื่อ 125%

เลือกสายที่รับได้มากกว่า 19A ➡ ใช้ สาย 4 sq.mm



หลักจำง่ายสำหรับหน้างาน

  • 1–3 HP → สาย 1.5–2.5 sq.mm
  • 5–10 HP → สาย 2.5–4 sq.mm
  • 15–20 HP → สาย 6–10 sq.mm
  • 25–30 HP → สาย 10–16 sq.mm
  • 40–50 HP → สาย 25–35 sq.mm

⚠️ ข้อควรระวัง

ควรเพิ่มขนาดสายถ้า ระยะสาย เกิน 30–50 เมตร เดินสายรวมหลายเส้นในท่อเดียว,อุณหภูมิพื้นที่สูง หรือมอเตอร์ สตาร์ทหนัก
