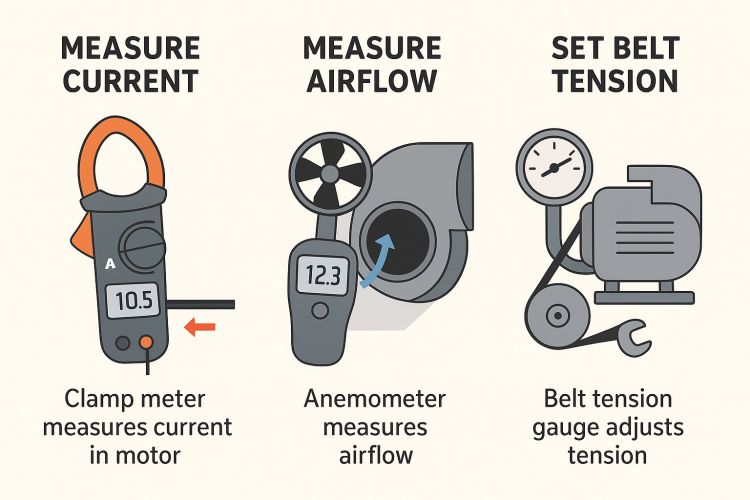

การวัดและตั้งค่าพัดลม Centrifugal Fan

---



การวัดกระแสไฟ (Current Measurement)

อุปกรณ์ที่ใช้:
 • แคลมป์มิเตอร์ (Clamp Meter)

วิธีวัด:
 1. ตั้งแคลมป์มิเตอร์ไปที่โหมด “A” (AC Current)
 2. หนีบแคลมป์เข้ากับ สายไฟเฟสใดเฟสหนึ่ง ของมอเตอร์พัดลม
 3. อ่านค่ากระแสที่แสดงบนหน้าจอ

💡 หมายเหตุ: ค่ากระแสไม่ควรเกินพิกัดมอเตอร์ (ดูจากป้ายเนมเพลท)



การวัดกระแสลม (Airflow Measurement)

อุปกรณ์ที่ใช้:

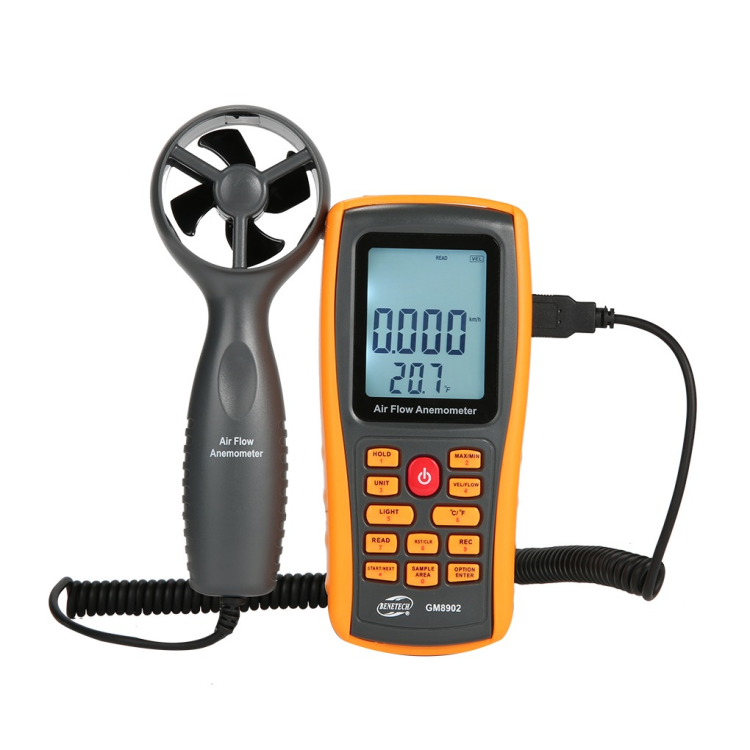

 • Anemometer (เครื่องวัดความเร็วลม)
 • Pitot Tube (ถ้าวัดในท่อ)

วิธีวัด:
 1. เปิดพัดลมให้ทำงานปกติ
 2. ใช้ Anemometer วัดที่ช่องลมออกหลายจุด
 3. หาค่าเฉลี่ยความเร็วลม (m/s)
 4. คำนวณปริมาณลม = ความเร็วลม × พื้นที่หน้าตัด (m²)

💡 หน่วยที่ใช้บ่อย: CFM (ลูกบาศก์ฟุตต่อนาที) หรือ CMH (ลูกบาศก์เมตรต่อชั่วโมง)

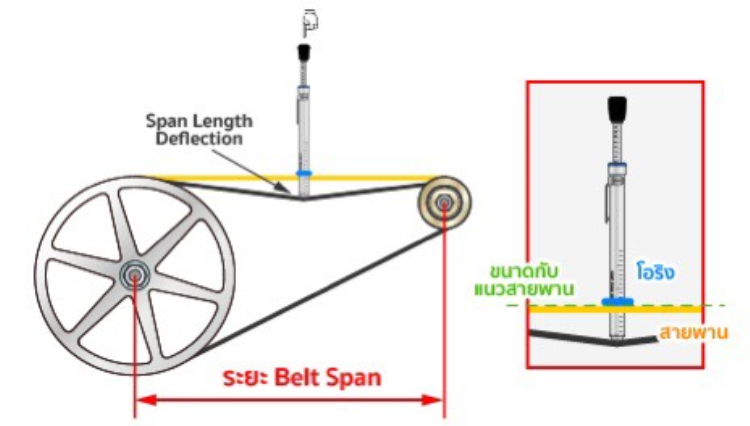

การตั้งสายพาน (Belt Tension Setting)

อุปกรณ์ที่ใช้:
 • Belt Tension Gauge (เครื่องวัดแรงตึงสายพาน)
 • ประแจสำหรับปรับฐานมอเตอร์

วิธีตั้ง:
 1. ปิดเบรกเกอร์พัดลม (เพื่อความปลอดภัย)
 2. คลายน็อตฐานมอเตอร์
 3. ขยับมอเตอร์ให้สายพาน “ตึงพอดี” (กดลงได้ประมาณ 10–15 มม. จากระยะกลางสาย)
 4. ลองหมุนพัดลมด้วยมือ → ต้องหมุนได้ลื่น ไม่ฝืด
 5. ล็อกน็อตฐานให้แน่น
